نحوه نصب برق کولر آبی یکی از مهم‌ترین مراحل راه‌اندازی این دستگاه است. کولر آبی برای کارکرد صحیح به برق موتور، پمپ آب و سیستم کنترل نیاز دارد و اگر سیم‌کشی آن به‌درستی انجام نشود، علاوه بر اینکه کولر عملکرد مناسبی نخواهد داشت، احتمال آسیب به موتور یا ایجاد خطر برق‌گرفتگی نیز وجود دارد.

به همین دلیل، قبل از هرگونه کار روی سیم‌کشی کولر آبی باید برق مدار به‌طور کامل قطع شود و از بی‌برق بودن آن اطمینان حاصل شود. استانداردهای ایمنی برق نیز تأکید می‌کنند که بخش‌های برقی قبل از انجام کار تا حد امکان بی‌برق شوند.

برق کولر آبی چگونه تأمین می‌شود؟

در کولرهای آبی معمولاً چند بخش اصلی با برق کار می‌کنند که مهم‌ترین آن‌ها شامل موتور، پمپ آب و کلید یا کنترل کولر است. کلید کولر وظیفه کنترل عملکرد بخش‌های مختلف دستگاه را بر عهده دارد و بسته به نوع کولر ممکن است امکان کنترل موتور، پمپ و سرعت موتور را فراهم کند.

نکته مهم این است که نحوه سیم‌کشی دقیق می‌تواند با توجه به مدل کولر، نوع موتور، کلید مورد استفاده و نقشه سیم‌کشی سازنده متفاوت باشد. بنابراین نباید تنها بر اساس رنگ سیم‌ها اقدام به اتصال کرد.

برای نصب برق کولر آبی به چه چیزهایی نیاز داریم؟

برای اجرای اصولی برق کولر آبی معمولاً تجهیزات و ابزارهایی مانند موارد زیر مورد نیاز است:

• کابل و سیم مناسب با مدار
• کلید یا کنترل استاندارد کولر آبی
• تجهیزات حفاظتی مناسب در تابلو برق
• سیم اتصال زمین
• جعبه یا محفظه مناسب برای اتصالات
• پیچ‌گوشتی و ابزارهای عایق
• تجهیزات تست برق
• ترمینال و اتصالات استاندارد

انتخاب کابل، تجهیزات حفاظتی و سایر قطعات باید بر اساس مشخصات واقعی کولر، طول مسیر، شرایط نصب و مقررات برق محل انجام شود. مشخصات الکتریکی دستگاه نیز باید از پلاک و دفترچه راهنمای آن بررسی شود.

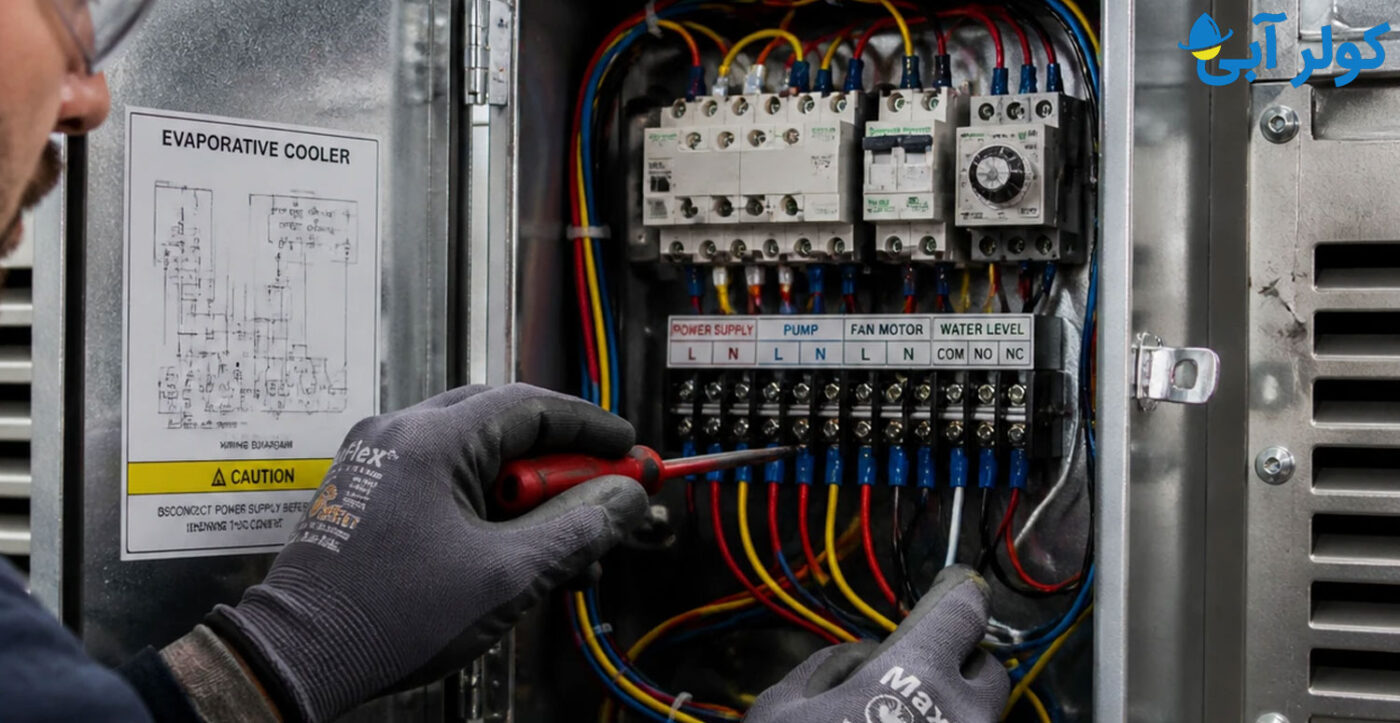

مهم‌ترین بخش‌های سیم‌کشی کولر آبی

در یک کولر آبی معمولی، مدار برق چند قسمت اصلی دارد. شناخت این قسمت‌ها قبل از نصب اهمیت زیادی دارد.

۱. ورودی برق

برق از مدار تغذیه ساختمان به بخش کنترل کولر می‌رسد. این مسیر باید دارای حفاظت مناسب باشد و سیم‌کشی آن متناسب با بار دستگاه انتخاب شود.

۲. کلید کولر

کلید کولر محل کنترل عملکرد دستگاه است. بسته به نوع کلید، ممکن است دکمه‌هایی برای روشن کردن پمپ، موتور و انتخاب سرعت موتور وجود داشته باشد.

۳. موتور کولر

موتور وظیفه چرخاندن پروانه یا فن کولر را بر عهده دارد. اتصال موتور باید دقیقاً مطابق نقشه سیم‌کشی همان موتور و کلید انجام شود.

۴. پمپ آب

پمپ وظیفه انتقال آب به بخش پوشال یا سیستم توزیع آب کولر را دارد. در زمان نصب باید مسیر برق پمپ نیز به‌درستی در مدار کنترل قرار بگیرد.

۵. سیم اتصال زمین

اتصال زمین یکی از بخش‌های مهم سیستم ایمنی تجهیزات برقی است. وجود مسیر مناسب اتصال زمین می‌تواند در شرایط خطا، نقش حفاظتی داشته باشد. سیستم‌های برق و تجهیزات باید دارای مسیر اتصال زمین مناسب باشند و نباید از روش‌های غیراصولی برای ایجاد اتصال زمین استفاده کرد.

نحوه نصب کلید کولر آبی

یکی از مراحل مهم در نصب برق کولر، اتصال کلید یا کنترل دستگاه است. در این مرحله ابتدا باید مشخصات کلید و نقشه سیم‌کشی آن بررسی شود. روی بسیاری از کلیدهای کولر، ترمینال‌ها با حروف یا علامت‌های مشخصی نام‌گذاری شده‌اند؛ اما محل و نحوه اتصال در همه مدل‌ها یکسان نیست. بنابراین استفاده از نقشه‌ای که همراه کلید یا کولر ارائه شده، اهمیت زیادی دارد.

بهتر است سیم‌ها قبل از باز کردن اتصالات قدیمی علامت‌گذاری شوند تا هنگام نصب مجدد، اشتباهی در اتصال آن‌ها ایجاد نشود.

آیا می‌توان از رنگ سیم برای تشخیص آن استفاده کرد؟

رنگ سیم‌ها می‌تواند اطلاعاتی درباره وظیفه سیم بدهد، اما نباید تنها معیار تشخیص باشد. در ساختمان‌های قدیمی ممکن است رنگ‌بندی سیم‌ها با استانداردهای جدید متفاوت باشد یا در تعمیرات قبلی سیم‌ها به شکل نادرست تغییر کرده باشند. بنابراین برای شناسایی سیم‌ها باید از نقشه مدار و ابزار تست مناسب استفاده شود.

مراحل کلی نصب برق کولر آبی

اگر بخواهیم فرآیند را به‌صورت کلی بررسی کنیم، نصب برق کولر آبی شامل چند مرحله است:

مرحله اول: قطع برق

پیش از باز کردن کلید، جعبه اتصالات یا هر بخش برقی کولر، برق مدار باید از تابلو قطع شود. صرفاً خاموش کردن کلید کولر برای اطمینان از بی‌برقی کافی نیست.

مرحله دوم: بررسی مدار

مسیر کابل، کلید، اتصالات، موتور، پمپ و اتصال زمین باید بررسی شود تا مشخص شود مدار مطابق نقشه طراحی شده است.

مرحله سوم: بررسی تجهیزات

کابل، کلید، ترمینال‌ها و تجهیزات حفاظتی باید از نظر سلامت و تناسب با دستگاه بررسی شوند.

مرحله چهارم: اتصال طبق نقشه

اتصالات باید دقیقاً مطابق نقشه سیم‌کشی سازنده انجام شوند. هرگونه تغییر در مدار بدون شناخت کافی می‌تواند باعث عملکرد نادرست یا آسیب به تجهیزات شود.

مرحله پنجم: بررسی نهایی

بعد از اتمام کار، تمام اتصالات و محفظه‌های برق باید بررسی شوند و هیچ سیم یا ترمینال برق‌داری نباید در معرض تماس قرار داشته باشد.

مرحله ششم: تست عملکرد

پس از اطمینان از صحت نصب، برق دستگاه وصل شده و عملکرد بخش‌های مختلف مانند موتور و پمپ بررسی می‌شود.

چرا اتصال زمین کولر آبی اهمیت دارد؟

کولر آبی معمولاً در محیطی قرار دارد که با آب و رطوبت سروکار دارد؛ بنابراین رعایت اصول ایمنی برق در آن اهمیت بیشتری پیدا می‌کند. بدنه فلزی دستگاه و تجهیزات الکتریکی باید طبق مقررات و طراحی سیستم به شکل صحیح حفاظت شوند. مسیر اتصال زمین باید پیوسته و مناسب باشد و نباید سیم زمین را حذف یا به روش‌های غیراستاندارد متصل کرد.

اشتباهات رایج در برق‌کشی کولر آبی

برخی اشتباهات هنگام نصب برق کولر می‌توانند مشکل‌ساز شوند. برای مثال:

• اتصال سیم‌ها بدون بررسی نقشه
• استفاده از کابل نامناسب
• بی‌توجهی به اتصال زمین
• قرار دادن اتصالات در معرض آب و رطوبت
• استفاده از اتصالات شل یا غیراستاندارد
• انتخاب تجهیزات حفاظتی بدون محاسبه و بررسی مشخصات دستگاه
• انجام تعمیرات در حالی که مدار برق‌دار است

به‌خصوص در مدارهای برق، انجام کار روی قسمت‌های دارای ولتاژ برای افراد غیرمتخصص خطرناک است و کار روی مدارهای برق‌دار باید توسط فرد واجد صلاحیت انجام شود.

اگر موتور کولر عوض شود، سیم‌کشی هم باید بررسی شود؟

تعویض موتور می‌تواند مشخصات الکتریکی مدار را تغییر دهد؛ بنابراین نباید صرفاً موتور جدید را به همان سیم‌ها و اتصالات قبلی متصل کرد. مشخصات موتور جدید، کلید، کابل و تجهیزات حفاظتی باید با یکدیگر سازگار باشند. بهترین کار این است که قبل از راه‌اندازی موتور جدید، نقشه و مشخصات فنی آن بررسی شود.

نصب برق کولر آبی را به چه کسی بسپاریم؟

اگر تجربه کافی در برق ساختمان ندارید، بهتر است سیم‌کشی و اتصال کولر آبی را به برقکار یا تکنسین متخصص بسپارید. اشتباه در یک اتصال ساده می‌تواند باعث خرابی موتور، پمپ یا تجهیزات کنترلی شود و مهم‌تر از آن، خطر برق‌گرفتگی ایجاد کند.

همچنین اگر سیم‌کشی قدیمی، سوخته، فرسوده یا دستکاری‌شده است، بهتر است پیش از راه‌اندازی کولر، کل مسیر توسط متخصص بررسی شود.

https://kolerabi.com/how-install-wire-water-cooler-without-risk-electric-shock/

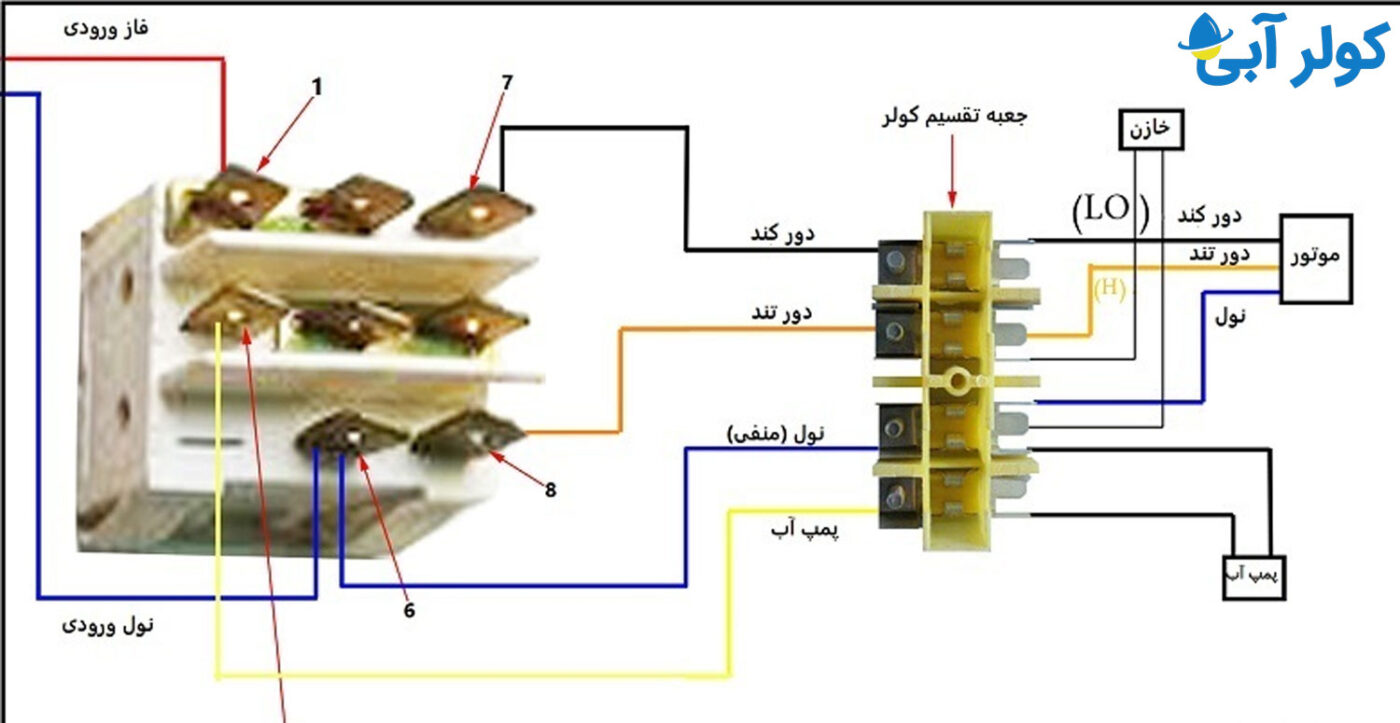

مراحل سیم کشی کولر آبی بر اساس رنگ بندی

در فرآیند نصب و سیم کشی کولرهای آبی با شش نوع سیم رنگی زمین، فاز، نول، دور کند، دور تند و پمپ مواجه می شویم. سیم های زمین، فاز و نول مربوط به سیستم سیم کشی ساختمان هستند، در حالی که سیم های پمپ، دور کند و دور تند مربوط به خود کولر هستند.

• سیم ارت (زرد): این سیم برای پیشگیری از برق گرفتگی استفاده می شود، در صورتی که ساختمان دارای سیم ارت باشد، سیم کشی به این صورت انجام می شود که از کلید کولر تا کولر یک کابل 5 سیمه و از کلید تا جعبه تقسیم یک کابل 3 سیمه به کار می رود و در غیر این صورت، به ترتیب کابل های 4 سیمه و 2 سیمه مورد استفاده قرار می گیرند.
• سیم فاز (قرمز): این سیم جریان الکتریکی را از جعبه اتصال به پمپ و موتور کولر انتقال می دهد.
• سیم نول (آبی): این سیم جریان خروجی از موتور کولر را به مدار برمی‌ گرداند و مستقیما به جعبه تقسیم کولر آبی متصل است.
• سیم دور کند (قرمز یا قهوه ای): برای کاهش دور موتور کولر استفاده می شود و معمولا با نماد LO مشخص می شود.
• سیم دور تند (مشکی): این سیم سرعت بالایی را برای موتور کولر فراهم می آورد و با نماد HI مشخص شده است.
• سیم پمپ (زرد): وظیفه ایجاد ارتباط میان کلید و پمپ کولر بر عهده این سیم است.

جمع‌بندی

نحوه نصب برق کولر آبی به مدل دستگاه، نوع موتور، کلید کنترل و شرایط سیم‌کشی ساختمان بستگی دارد. در حالت کلی، مدار باید دارای تغذیه مناسب، کلید کنترل، اتصال صحیح موتور و پمپ، تجهیزات حفاظتی و مسیر اتصال زمین باشد.

مهم‌ترین نکته این است که سیم‌کشی کولر آبی را نمی‌توان صرفاً با حدس زدن رنگ سیم‌ها یا اتصال مشابه یک کولر دیگر انجام داد. برای هر دستگاه باید نقشه سیم‌کشی و مشخصات فنی آن بررسی شود.

اگر در زمینه برق ساختمان تخصص ندارید، برای جلوگیری از خطر برق‌گرفتگی و آسیب به کولر، انجام این کار را به تکنسین متخصص بسپارید.
